Приобрели аппарат для сварки скруток проводов ТС-700-2

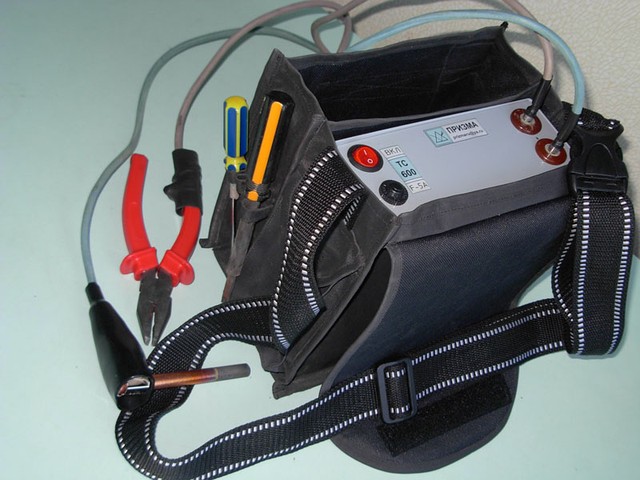

Сварочный аппарат ТС-700-2 предназначен для сварки скруток медных жил. Данный аппарат обеспечивает наилучшее соединение проводов в распределительных коробках, эл. щитах, шкафов и др.
Обзаводимся инструментом
Приобрели аппарат для сварки скруток проводов ТС-700-2
Почему сварка всегда лучше других способов соединений проводов.
Согласно Правилам Устройства Электроустановок (п2.1.21): соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т.п.) в соответствии с действующими инструкциями.
Сколь бы удобные (для лентяев) способы соединения проводов ни придумывали, никакой из них по долговечности и проводимости контакта не сравнится со сваркой. Даже пайка разрушается со временем: присутствует третий, более легкоплавкий и рыхлый металл (припой), на границе разных сплавов всегда существует переходное сопротивление, возможны разрушающие химические реакции и так далее.
Длительность и трудоёмкость выполнения качественной пайки не уступает сварочным работам: тщательная зачистка концов, применение флюсов, глубинный прогрев всей скрутки (тогда как сварка делается обычно за пару секунд).
Различные обжимы и клеммники вообще не выдерживают никакого сравнения. Медь – основной материал проводников – металл совершенно неупругий, пластичный. Он имеет свойство «вытекать» из-под нагрузки, не помогают даже гровер-шайбы.
В достаточно же глубоко подпружиненных самозажимных клеммниках, как правило, слишком мала площадь эффективно контактирующей поверхности. При больших токах это приводит к нагреву о отпуску этих самых пружин: они теряют упругость.
После сварки вообще пропадает понятие «контакт»: электрический ток не проходит через какие-то (пусть даже очень плотно соприкасающиеся) границы проводников, а течет по монолитному однотипному металлу. Разумеется, и сопротивление подобных соединений оказывается рекордно низким, и, соответственно, выделения тепла практически не происходит (из-за утолщения при оплавлении и отсутствия плотной изоляции температура соединения при максимальном токе может быть даже ниже, чем у подводящих проводников).
Какое соединение проводов надежнее – зажимы Wago или скрутка? История реальных испытаний.
Все мы знаем, рвется там где тонко. Так же и в электрической цепи - при аварийных режимах обрыв происходит в первую очередь в месте соединения проводов, а не в самом проводе. Происходит это за счет появления переходного сопротивления в месте соединения проводов, следовательно чем лучше контакт – тем меньше переходное сопротивление, тем надежнее электрическая цепь.
В домашней электропроводке раньше наверное в 90% случаев соединения делались скрутками проводов с последующей пайкой или сваркой, но зачастую и просто так. Иногда применялись и болтовые соединения, клемные зажимы. Но наука не стоит на месте и вот на помощь электрикам были изобретены самозажимные клеммы, сейчас их еще называет зажимы Wago.
Работать стало проще, веселей, при расключении в распредкоробке знай успевай вставлять провода в зажимы, все очень просто – вставил и забыл. Не надо снимать много изоляции с провода, достаточно 10-12мм, не надо скручивать провода, изолировать. Единственный минус это невозможность соединения зажимами Wago гибких проводов. Хотя есть для мягкого провода спец. клемник, но он не самозажимной.
А чем скрутка хуже? Неужели она так плоха и проигрывает по всем статьям ваговскому зажиму? Как то обидно мне стало за нее, особенно когда читаешь на форумах – «Скрутка вне закона!», или «Скрутку применяют только дилетанты, это прошлый век!» и т.п. Вот я себя дилетантом не считаю и много соединений сделал с помощью скруток – со сваркой и без нее и считаю что грамотная сделанная скрутка ничуть не хуже современных зажимов типа wago.
Я решил провести испытания этих двух соединений и выяснить как они ведут себя при различных режимах работы – номинальном, работа на максимуме и аварийный режим – сильный перегруз провода по току.
Взял четыре обрезка медного провода сечением 2,5 квадрата, два из них соединил скруткой, другие два – ваговским зажимом, купленным в магазине и предназначенным для этого сечения проводов.Раньше я уже «пытал» ваговский зажим и пытался измерить параметры переходного сопротивления. Сопротивление мне измерить так и не удалось, так как не нашел прибора, тут требуется микроомметр.
Тогда я стал рассуждать так: если есть переходное сопротивление, значит в этом месте будет происходить нагрев при протекании электрического тока выше допустимого. От нагрева будет плавиться изоляция на проводе и если в скрутке переходное сопротивление больше – то и температура будет больше и изоляция начнет плавиться раньше.Значит надо включить через эти два соединения одинаковую нагрузку, причем с током больше допустимого и за одинаковое время при одной и той же температуре в помещении можно будет косвенно сделать выводы какое соединение проводов лучше – скрутка или зажим wago.
Для проверки своих предположений я собрал свой испытательный стенд. Провода соединил последовательно через зажимы модульных автоматов, а как известно при последовательном соединении двух проводников электрический ток одинаковый – значит в любой момент времени через испытываемые соединения ток будет протекать один и тот же.
Осталось только подключить нагрузку и измерить температуру на скрутке и зажиме для сравнения. Сначала решил ток сделать чуть больше номинального – 30 ампер.
Температуру мерял пирометром и тепловизором. Через 1,5 часа испытаний температура на скрутке стала максимум 43,9 градусов, у зажима wago – 56,9. Разница небольшая. Но она есть! Пока скрутка выигрывает.
Причем скрутку я даже не сваривал – просто туго скрутил провода и все. Оставил провода под этим током еще на 3,5 часа и следующие измерения показали что температура не изменилась.
Следующий этап – включил нагрузку с током 50 ампер. Уже через 20 минут температура стала 82 градуса у скрутки и 96,4 у ваговского зажима. Продержал под этим током три часа, температура не изменилась, изоляция не оплавлялась.
Медные провода выдерживают двухкратный допустимый ток, правда они в одной изоляции и расплоложены на воздухе, то есть теплообмен у них лучше чем у допустим проводов под штукатуркой. Конечно. Если эти же провода уложить под штукатурку то греться они стали бы гораздо сильнее.
И напоследок решил включить провода на 80 ампер что бы увидеть наконец – что же произойдет при трехкратно допустимом токе?
И вот тут я своими глазами увидел как скрутка выдерживает ток, а зажим wago от нагрева стал сам плавиться и стала вздуваться и покрываться пузырями изоляция провода причем оплавление начинается от ваговского зажима!
У скрутки же провод видно было что нагревается равномерно по всей длине от начала до конца.
Буквально через две минуты испытания я закончил, изоляция на проводах вздулась и почернела, можно делать выводы. Скрутка выиграла по всем статьям! Я увидел что переходное сопротивление у провода, соединенного скруткой практически равно нулю, а вот у ваговского зажима оно есть и значительно больше.
Так что ярым противникам скруток есть достойный ответ в споре между скруткой и зажимом wago, не надо быть столь категоричными и слепо отвергать то, что применялось десятилетиями – я о скрутке конечно.
Ну а в пользу ваговского зажима хочу сказать что его вполне можно применять там, где ток не превышает допустимого, а так же есть доступ для обслуживания этого контактного соединения.
В практике моей работы было когда распредкоробки при ремонте полностью закрывались гипсокартонном, естественно что обслуживать их при этом – просто никак… В этом случае я расключался в распредкоробках скрутками с последующей сваркой и был на 100% уверен что с такими соединениями ничего не произойдет. Никакими другими соединениями в таких случаях я не пользуюсь.
Так что выбор за вами, нравится быстрота и удобство – пользуйтесь wago, а если хотите надежного соединения – делайте скрутку с последующей сваркой, так надежней!
